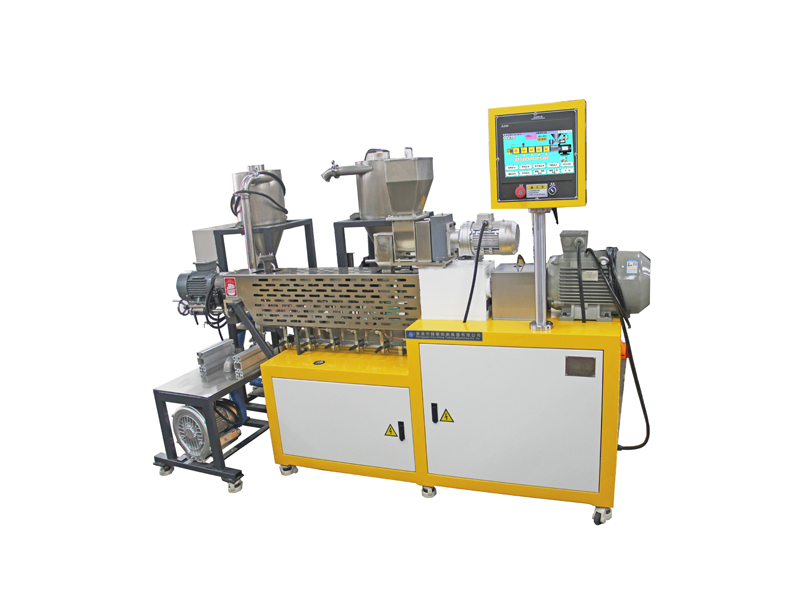

风冷热造粒机详情介绍
风冷热造粒机作为塑料、橡胶等高分子材料加工领域的关键设备，以其独特的风冷工艺和高效的造粒能力，在材料改性、回收利用及新产品研发等方面发挥着重要作用。它通过将高温熔融状态的物料挤出并迅速风冷固化成颗粒，满足了不同行业对颗粒产品的多样化需求。
一、工作原理与核心工艺
（一）熔融塑化阶段
风冷热造粒机通常配备单螺杆或双螺杆挤出系统。物料（如塑料颗粒、橡胶块、色母粒原料等）从料斗进入螺杆，在螺杆的旋转推动下，沿螺槽向前输送。螺杆与机筒之间的摩擦力以及外部电加热装置产生的热量，使物料逐渐升温至熔融状态，实现均匀塑化。例如，在塑料造粒中，PP（聚丙烯）颗粒在 180℃ - 220℃、PE（聚乙烯）颗粒在 160℃ - 200℃左右可达到良好的熔融效果 。
（二）挤出与切粒阶段
熔融物料通过螺杆的挤压，从模头的出料孔挤出形成料条。此时，与出料孔位置相对应的旋转切刀高速运转，将料条按照设定的长度切断，形成颗粒雏形。切刀转速与螺杆挤出速度需精确匹配，以控制颗粒的尺寸均匀性。例如，在生产直径 3mm、长度 3 - 5mm 的塑料颗粒时，切刀转速可能在 500 - 1000r/min，螺杆转速则根据物料特性和产量要求在 10 - 50r/min 范围内调整。
（三）风冷定型阶段
颗粒被切下后，立即进入风冷区域。风冷装置（如轴流风机、离心风机等）产生的高速气流吹拂颗粒，带走其热量，使其快速冷却固化。风冷过程不仅能防止颗粒粘连，还能保证颗粒的形状规整。冷却空气的温度、流量和流向对颗粒的质量有显著影响。一般而言，环境温度 25℃左右时，风冷风速控制在 5 - 10m/s，可使塑料颗粒在数秒内冷却至常温。
二、设备结构与关键部件
（一）螺杆挤出系统
- 单螺杆挤出机：结构简单、成本低，适用于加工流动性较好、对混合要求不高的物料，如普通 PE、PP 塑料造粒。螺杆直径常见为 35mm - 120mm，长径比（L/D）一般在 20 - 30 之间，以保证物料充分塑化。
- 双螺杆挤出机：具有更强的混炼、剪切和输送能力，适用于高填充、高粘度物料，如碳酸钙填充母料、工程塑料改性造粒。螺杆通常为啮合型，同向旋转或反向旋转，直径范围 40mm - 90mm，长径比可达 40 - 50。
（二）模头与切粒装置
- 模头：决定颗粒的形状（常见为圆柱状、片状、条状等），由优质合金钢制成，内部流道设计精密，确保物料均匀挤出。模头出料孔直径根据产品需求在 1 - 6mm 间选择，孔数从几个到数百个不等，以控制产量。
- 切粒机：分为热切式和冷切式。风冷热造粒机多采用热切方式，切刀材质为高速钢或硬质合金，锋利耐用。切刀安装在刀盘上，由电机驱动，通过皮带或齿轮传动实现高速旋转。
（三）风冷系统
- 风机：提供冷却风力，轴流风机风量大、风压小，适用于大面积颗粒冷却；离心风机风压高、风量相对较小，适合在空间有限或需要强风冷却的场景。风机功率根据设备产量和冷却要求在 0.5kW - 5kW 之间选择。
- 风道：引导冷却空气均匀吹拂颗粒，通常由不锈钢或镀锌钢板制成，内部光滑，减少气流阻力。风道设计有调节风门，可根据颗粒冷却效果调整风量大小和风向。
（四）温控与电气系统
- 温控系统：采用 PID 智能温控仪表，通过热电偶实时监测机筒、模头温度，精确控制加热功率，温度控制精度可达 ±1℃。部分高端设备支持多段温度设定，满足物料在不同阶段的加热需求。
- 电气系统：包括电机控制器、操作面板、PLC 可编程控制器（部分设备配备）等。操作面板可实现对螺杆转速、切刀转速、风机风量、温度等参数的直观控制与调节；PLC 可编写复杂的控制程序，实现自动化生产，如自动上料、故障报警、数据记录等功能。
风冷热造粒机详情介绍
风冷热造粒机作为塑料、橡胶等高分子材料加工领域的关键设备，以其独特的风冷工艺和高效的造粒能力，在材料改性、回收利用及新产品研发等方面发挥着重要作用。它通过将高温熔融状态的物料挤出并迅速风冷固化成颗粒，满足了不同行业对颗粒产品的多样化需求。
一、工作原理与核心工艺
（一）熔融塑化阶段
风冷热造粒机通常配备单螺杆或双螺杆挤出系统。物料（如塑料颗粒、橡胶块、色母粒原料等）从料斗进入螺杆，在螺杆的旋转推动下，沿螺槽向前输送。螺杆与机筒之间的摩擦力以及外部电加热装置产生的热量，使物料逐渐升温至熔融状态，实现均匀塑化。例如，在塑料造粒中，PP（聚丙烯）颗粒在 180℃ - 220℃、PE（聚乙烯）颗粒在 160℃ - 200℃左右可达到良好的熔融效果 。
（二）挤出与切粒阶段
熔融物料通过螺杆的挤压，从模头的出料孔挤出形成料条。此时，与出料孔位置相对应的旋转切刀高速运转，将料条按照设定的长度切断，形成颗粒雏形。切刀转速与螺杆挤出速度需精确匹配，以控制颗粒的尺寸均匀性。例如，在生产直径 3mm、长度 3 - 5mm 的塑料颗粒时，切刀转速可能在 500 - 1000r/min，螺杆转速则根据物料特性和产量要求在 10 - 50r/min 范围内调整。
（三）风冷定型阶段
颗粒被切下后，立即进入风冷区域。风冷装置（如轴流风机、离心风机等）产生的高速气流吹拂颗粒，带走其热量，使其快速冷却固化。风冷过程不仅能防止颗粒粘连，还能保证颗粒的形状规整。冷却空气的温度、流量和流向对颗粒的质量有显著影响。一般而言，环境温度 25℃左右时，风冷风速控制在 5 - 10m/s，可使塑料颗粒在数秒内冷却至常温。
二、设备结构与关键部件
（一）螺杆挤出系统
- 单螺杆挤出机：结构简单、成本低，适用于加工流动性较好、对混合要求不高的物料，如普通 PE、PP 塑料造粒。螺杆直径常见为 35mm - 120mm，长径比（L/D）一般在 20 - 30 之间，以保证物料充分塑化。
- 双螺杆挤出机：具有更强的混炼、剪切和输送能力，适用于高填充、高粘度物料，如碳酸钙填充母料、工程塑料改性造粒。螺杆通常为啮合型，同向旋转或反向旋转，直径范围 40mm - 90mm，长径比可达 40 - 50。
（二）模头与切粒装置
- 模头：决定颗粒的形状（常见为圆柱状、片状、条状等），由优质合金钢制成，内部流道设计精密，确保物料均匀挤出。模头出料孔直径根据产品需求在 1 - 6mm 间选择，孔数从几个到数百个不等，以控制产量。
- 切粒机：分为热切式和冷切式。风冷热造粒机多采用热切方式，切刀材质为高速钢或硬质合金，锋利耐用。切刀安装在刀盘上，由电机驱动，通过皮带或齿轮传动实现高速旋转。
（三）风冷系统
- 风机：提供冷却风力，轴流风机风量大、风压小，适用于大面积颗粒冷却；离心风机风压高、风量相对较小，适合在空间有限或需要强风冷却的场景。风机功率根据设备产量和冷却要求在 0.5kW - 5kW 之间选择。
- 风道：引导冷却空气均匀吹拂颗粒，通常由不锈钢或镀锌钢板制成，内部光滑，减少气流阻力。风道设计有调节风门，可根据颗粒冷却效果调整风量大小和风向。
（四）温控与电气系统
- 温控系统：采用 PID 智能温控仪表，通过热电偶实时监测机筒、模头温度，精确控制加热功率，温度控制精度可达 ±1℃。部分高端设备支持多段温度设定，满足物料在不同阶段的加热需求。
- 电气系统：包括电机控制器、操作面板、PLC 可编程控制器（部分设备配备）等。操作面板可实现对螺杆转速、切刀转速、风机风量、温度等参数的直观控制与调节；PLC 可编写复杂的控制程序，实现自动化生产，如自动上料、故障报警、数据记录等功能。
